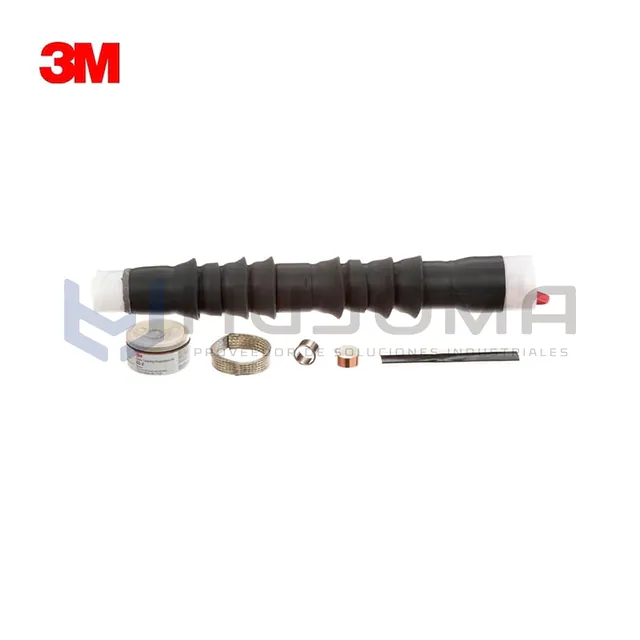

Kit Terminaciones Contráctiles en Frío 3M QT-III 7684-S-8 5-35 kV

Kit trifásico 3M QT-III 7684-S-8 de terminaciones contráctiles en frío con 8 faldas de silicona, para cables de 5 a 35 kV; se instala sin calor ni llama.

El 7684-S-8 contiene el material para una terminación trifásica de cables de potencia de media tensión con aislamiento sólido y pantalla de cinta, de alambres o UniShield. El aislador de silicona se desliza sobre el cable preparado y se contrae al retirar el núcleo, sin necesidad de soplete.

Características principales

• Tres terminaciones por kit, aptas para uso interior y exterior (calificadas IEEE 48-1996 Clase 1).
• Aislador con 8 faldas de caucho de silicona gris oscuro, hidrofóbico y resistente al tracking.
• Tubo de control de esfuerzos de alta constante dieléctrica con compuesto conformable, que reparte el campo eléctrico.
• Sello superior integrado de silicona contra la humedad.
• Rango de aislamiento del cable de 0,83 a 1,53 pulgadas (21,1 a 38,9 mm).

Aplicaciones

Terminación de cables de media tensión en subestaciones, celdas, transformadores y conexiones a barras en redes de distribución, minería e industria, en las tres variantes de pantalla (cinta, alambres y UniShield).

Recomendaciones de uso

• Mide el diámetro sobre el aislamiento: debe estar entre 21,1 y 38,9 mm.
• Verifica en la ficha del kit el calibre de conductor admitido antes de instalar.
• Instálalo con el cable desenergizado, siguiendo la hoja de instrucciones del kit y con personal calificado.
• Conserva el kit en su empaque hasta el momento del montaje.

Preguntas frecuentes

¿Cuántas faldas tiene el 7684-S-8? Ocho, como indica su sufijo S-8.

¿En qué se diferencia del 7683-S-8? Ambos son de 5 a 35 kV; el 7683-S-8 cubre aislamientos de 0,72 a 1,29 pulgadas y el 7684-S-8, de 0,83 a 1,53 pulgadas.
