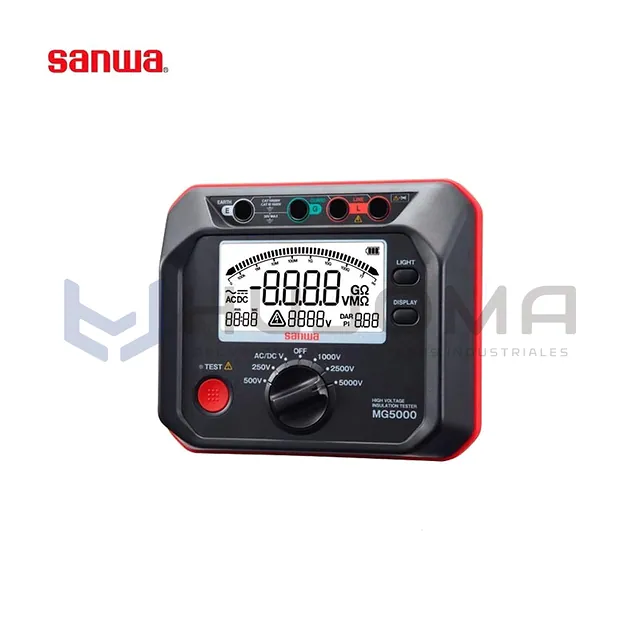

Megóhmetro Digital 5000 V MG5000 Sanwa

Megóhmetro digital MG5000 Sanwa de alta tensión: pruebas de 250 a 5000 V, hasta 1 Tohm, con índices DAR y PI para el diagnóstico del aislamiento.

A diferencia de los modelos de 1000 V, el MG5000 aplica hasta 5000 V en CC y calcula la relación de absorción dieléctrica (DAR) y el índice de polarización (PI), dos pruebas que comparan la lectura del aislamiento a lo largo del tiempo. También se busca como megómetro de 5 kV.

Características principales

• Cinco tensiones de prueba en CC: 250, 500, 1000, 2500 y 5000 V.
• Medición de resistencia de aislamiento hasta 1 Tohm y corriente de cortocircuito de hasta 4 mA.
• Funciones DAR y PI con temporizador de hasta 99:59 (min:seg) y valor mostrado de hasta 9,99.
• Descarga automática, retención de datos y ahorro automático de energía.
• Pantalla LCD de 1200 cuentas con gráfico de barras de 36 puntos; categoría CAT IV 600 V (CAT III 1000 V).
• Alimentación con ocho pilas LR14; mide 188 x 225 x 97 mm y pesa 1750 g con pilas.

Aplicaciones

Empresas ferroviarias, plantas de energía eléctrica, tableros de distribución de edificios y exteriores y laboratorios de medición.

Recomendaciones de uso

• Desenergizar, bloquear y comprobar la ausencia de tensión del equipo antes de conectar el instrumento.
• Elegir la tensión de prueba según lo que indique el fabricante del equipo bajo ensayo, empezando por la más baja.
• No tocar los cables ni el equipo mientras dura la prueba; esperar a que se complete la descarga.
• Dejar registrado el valor de DAR o PI junto con la fecha, para comparar con ensayos posteriores.
