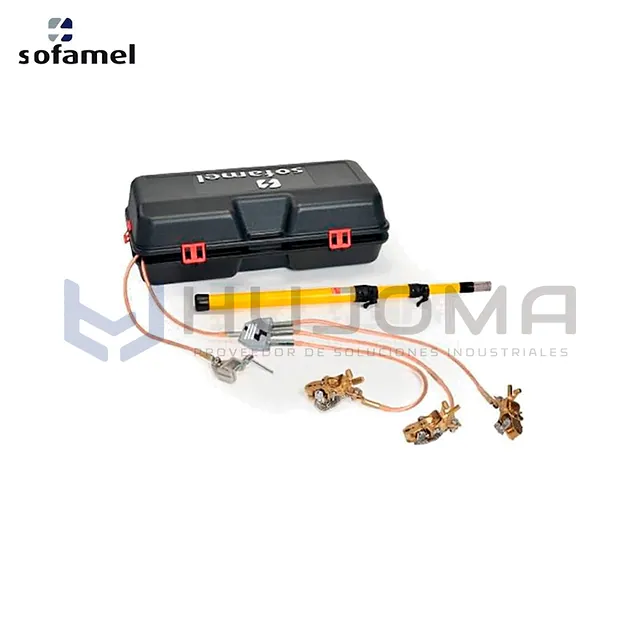

Kit Puesta a Tierra para Subestación 30 kA/1s Sofamel

Kit Sofamel de puesta a tierra temporal de 30 kA/1s, la mayor capacidad de su familia, para subestaciones de media tensión, con pinzas MPL-E y pértiga.

Es el kit de mayor capacidad de esta familia: 30 kA durante 1 segundo. Se elige para puntos de subestación con niveles de falla altos, donde un kit de 12, 19 o 25 kA quedaría corto, y conserva la misma configuración práctica de los demás: tres pinzas, cable de tierra, conector, pértiga, torno y cofre.

Características principales

• Capacidad máxima de la familia: 30 kA/1s.
• Tres pinzas MPL-E de aleación de aluminio, de apriete por tornillo, con eje bayoneta para colocarlas con la pértiga.
• Cobertura de las pinzas: conductores cilíndricos de 4 a 30 mm, pletinas y barras flexibles de hasta 45 mm, puntos de fijación de 20 a 25 mm.
• Cables de cobre con PVC: tres de 1,5 m y uno de 2,5 m, reunidos en un conector de trifurcación con carcasa de goma.
• Pértiga telescópica de tres tramos, torno de puesta a tierra TT-38L y cofre plástico de transporte.

Aplicaciones

• Puesta a tierra temporal en subestaciones de media tensión con alto nivel de cortocircuito.
• Intervenciones de mantenimiento en barras, pletinas y conductores desenergizados.
• Operación eléctrica en minería, grandes plantas industriales y redes de distribución.

Recomendaciones de uso

• Calcula o consulta el nivel de falla del punto de trabajo y confirma que sea igual o menor a 30 kA/1s.
• Comprueba la ausencia de tensión antes de colocar cualquier pinza y usa siempre la pértiga.
• Conecta la tierra en primer lugar; al terminar, retira las fases y la tierra en último término.
• Tras un uso exigente, revisa pinzas y cables y guarda el kit seco en su cofre.

Preguntas frecuentes

¿Qué sección de cable lleva el kit de 30 kA? La serie maneja cables de fase de 50, 70, 95 o 120 mm² según el modelo; consulta la etiqueta del kit para confirmar la sección de esta unidad.
