Kit Puesta a Tierra para Subestación 19 kA/1s Sofamel

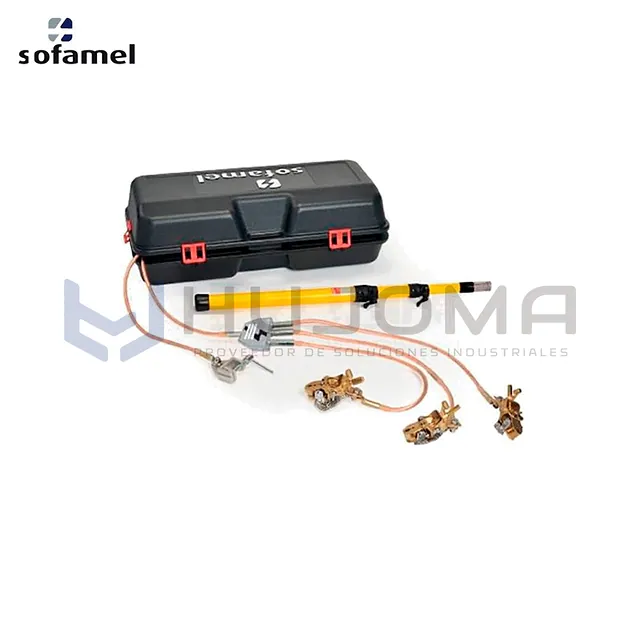

Kit Sofamel de puesta a tierra temporal de 19 kA/1s para subestaciones de media tensión: 3 pinzas MPL-E, cables de cobre con PVC, pértiga y torno TT-38L.

Con 19 kA/1s, este equipo atiende instalaciones donde la corriente de falla prevista supera el nivel de 12 kA, sin llegar a los 25 o 30 kA de las versiones mayores. Es un conjunto completo, con pinzas, cables, conector, pértiga y torno de puesta a tierra, listo para conectarse a una subestación de media tensión.

Características principales

• Capacidad de cortocircuito de 19 kA durante 1 segundo.
• Tres pinzas MPL-E en aleación de aluminio, con tornillo de apriete y eje de tipo bayoneta.
• Cuatro cables de cobre con aislamiento de PVC: tres de 1,5 m para las fases y uno de 2,5 m para tierra; la sección depende de la versión.
• El conector de trifurcación lleva una carcasa de goma que lo protege.
• Pértiga telescópica de tres tramos (1,5 m), torno TT-38L y cofre de plástico para transportarlo todo.

Aplicaciones

• Conexión a tierra temporal durante el mantenimiento de equipos y barras de subestaciones MT.
• Pletinas y barras flexibles de hasta 45 mm, y conductores redondos de 4 a 30 mm.
• Trabajos de empresas de distribución eléctrica y de plantas industriales o mineras con subestación.

Recomendaciones de uso

• Compara siempre la capacidad del kit con el nivel de falla del punto de instalación; no uses uno de menor capacidad.
• Coloca y retira las pinzas con la pértiga, respetando la distancia de seguridad que fije el procedimiento de trabajo.
• Verifica el estado de los cables y del aislamiento de PVC antes de cada intervención.
• Guarda el equipo en su cofre, limpio y seco.

Preguntas frecuentes

¿La sección del cable cambia según los kA? Sí. Esta serie ofrece cables de fase de 50, 70, 95 o 120 mm² según el modelo, de modo que la sección depende de la capacidad elegida.
