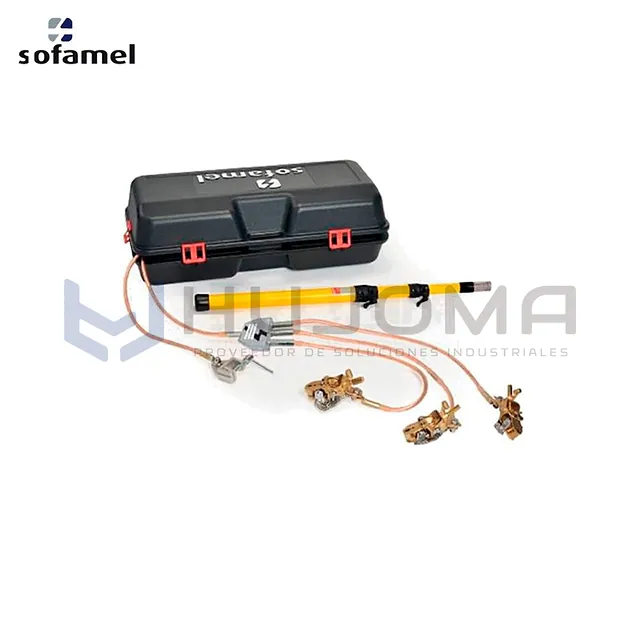

Kit Puesta a Tierra para Subestación 12 kA/1s Sofamel

Kit de puesta a tierra temporal Sofamel para subestación de media tensión, 12 kA/1s, con 3 pinzas MPL-E de apriete por tornillo, pértiga telescópica y cofre.

Está pensado para quien debe dejar a tierra y en cortocircuito, de forma temporal, un equipo o una barra de una subestación de media tensión antes de intervenirlo. Su capacidad es de 12 kA durante 1 segundo, el nivel más bajo de los cuatro que maneja la familia (12, 19, 25 y 30 kA), y todo el conjunto viaja ordenado en un cofre de plástico.

Características principales

• Tres pinzas MPL-E de aleación de aluminio, con apriete por tornillo y eje bayoneta.
• Agarre versátil: conductores cilíndricos de 4 a 30 mm, pletinas y barras de distribución flexibles de hasta 45 mm, y puntos de fijación de 20 a 25 mm.
• Tres cables de cobre con aislamiento de PVC de 1,5 m para las fases y un cable de 2,5 m para la conexión a tierra.
• Conector de trifurcación protegido con carcasa de goma.
• Pértiga telescópica de 1,5 m en tres tramos y torno de puesta a tierra TT-38L.

Aplicaciones

• Puesta a tierra y en cortocircuito temporal de conductores, pletinas y barras en subestaciones de media tensión.
• Trabajos de mantenimiento y reparación en instalaciones previamente desenergizadas.
• Empresas eléctricas, contratistas de mantenimiento, industria y minería con subestaciones propias.

Recomendaciones de uso

• Confirma la ausencia de tensión con el detector adecuado antes de instalar el kit.
• Verifica que los 12 kA/1s sean iguales o superiores al nivel de falla previsto en el punto de trabajo.
• Conecta primero el cable de tierra y después las fases con la pértiga; retíralos en orden inverso.
• Revisa pinzas, cables y aislamiento antes de cada uso y retira el kit de servicio si estuvo expuesto a una falla.
