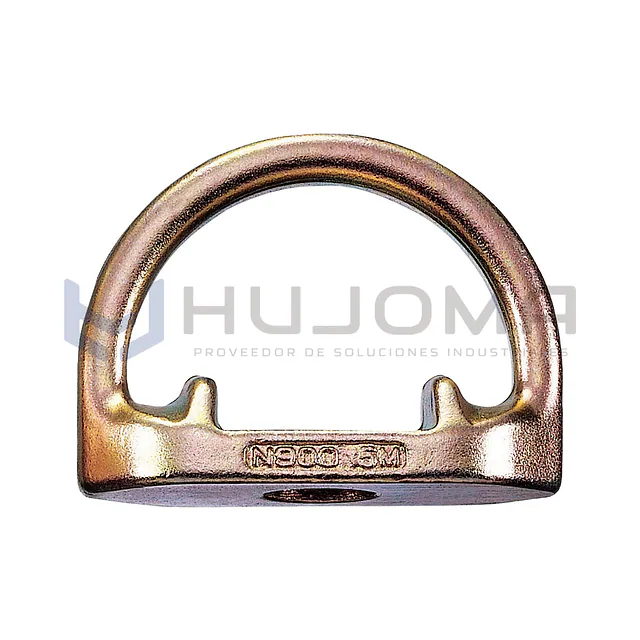

Anclaje Tipo “D” N-904 Yoke

Conector de anclaje de acero Yoke N-904 para perno de 5/8" (M16): carga mínima de rotura de 23 kN, carga de prueba de 16 kN y 582 g, para trabajo en altura.

El N-904 de Yoke es un conector de anclaje (Anchorage Connector en la web del fabricante) hecho de acero forjado con tratamiento térmico y acabado zincado, concebido para fijarse con un perno de 5/8" (M16). Pesa 582 g y el fabricante publica una carga mínima de rotura de 23 kN y una carga de prueba de 16 kN.

Características principales

• Conector de anclaje de acero forjado con tratamiento térmico.
• Acabado zincado.
• Diseñado para perno de 5/8" (M16).
• Carga mínima de rotura de 23 kN (5000 lb), según el fabricante.
• Carga de prueba de 16 kN (3600 lb), según el fabricante.
• Peso del conector: 582 g.

Aplicaciones

Estructuras y superficies donde se pueda colocar un perno M16 como punto de conexión: obras, naves y plantas industriales, mantenimiento en altura y montajes provisionales.

Recomendaciones de uso

• Fije el perno de 5/8" (M16) en un soporte capaz de resistir la carga, con aprobación de una persona competente.
• No lo emplee para izar herramientas, materiales ni personas.
• Antes de cada uso busque grietas, deformaciones, corrosión o desgaste en el cuerpo del conector.
• Yoke no publica un peso máximo de usuario para este conector: consulte el manual del fabricante y el plan de seguridad antes de definir el uso.

Preguntas frecuentes

¿Qué diferencia hay entre carga de prueba y carga mínima de rotura? La carga de prueba (16 kN) es la que se aplica para comprobar el conector sin dañarlo; la carga mínima de rotura (23 kN) es el valor con el que debe fallar como mínimo. Ninguna es una carga de trabajo, que la define el plan de seguridad.
